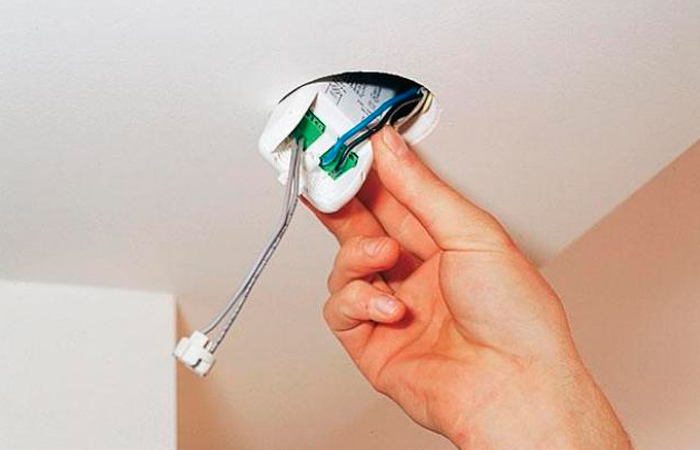

Споты устанавливают в навесные потолки. Сначала к ним проводят нужное число проводов. Сколько непосредственно кабелей надо, находится в зависимости от схемы подсоединения.
К примеру, в случае если употребляется последовательное включение, то на всю группу выводится 1 фаза, ноль и заземление. При параллельном включении проделывают разводку нулевой отметки, а время от времени — фазы. В каркасе делают отверстия, диметром сообразные светильнику.
Проводка под точечные осветительные приборы укладывается при монтаже каркаса модульного потолка. В соответствии с этим, надо заблаговременно знать, где станут установлены осветительные приборы.
Иначе вы рискуете столкнуться с неуввязками: несоответствием системы месторасположению устройств, нехваткой кабеля. В случае если намечается сделать большое количество точек освещения, возможно пролагать провод лишь только к одной, а позже протягивать его сквозь создаваемые для осветительных приборов отверстия.
Но это не абсолютно комфортно — понадобиться каждый день предстотоять фонариком, находить сеть. В процессе планирования и работы пользуйтесь последующими советами:Осветительные приборы идет по стопам устанавливать например, дабы их световые течения пересекались. У любого прибора есть конкретный угол освещения (обыкновенно он близок к 30°). Потому легко несомненно будет подсчитать наибольшее расстояние меж устроствами. До каких-то поступков стоит обозначать месторасположение лампочек за счет красноватой изоленты. Например получится найти дефекты, в случае если они есть. Для основания отверстий есть особые насадки на дрель, именуемые коронками. Для соединения проводов не стоит применять способы скрутки либо спайки – чем какого-либо другого использовать особые приспособления. Схемы подключенияОт такого как, как разведена проводка, находится в зависимости затрата кабеля, долговечность работы системы, простота её обслуживания и монтажа. Создание намерения — 1-ое, что творят, когда желают смонтировать точечные осветительные приборы сам. Ни 1 спец не начнет работу до такого как, как устроить схему. Присутствует 2 принципа включения групп осветительных устройств: параллельное и последовательное. 1-ое — больше сложное для сотрудников, настятельно просит больше ресурсов и времени. Но система выходит больше гибкой, функциональность любого её составляющего не находится в зависимости от оставшихся. Последовательное присоединение сейчас фактически не используют. ПараллельноеСхема параллельного включения — часто встречающаяся, потому что при ней все приборы трудятся с обычной интенсивностью. Подобный способ соединения подбирают, и хотя для него потребуется больше кабелей. Для точечных осветительных приборов употребляют провода ВВГнг — это продукция с дюралевой жилой в трудногорючей оболочке. Есть подвид изделий — ВВГнг-LS. Они не поддерживают горение и не задымляют здание. Требуемая площадь поперечного сечения сердцевины — не ниже 1,5 мм2. В случае если проводка содержит заземление, используют трехжильные проводники, в случае если нет — двужильные. Сущность параллельного включения нет никаких сомнений в том, что к любой точке освещения подводится отдельный нулевой провод. Спасибо данному все приборы получают ток схожего напряжения и силы, независимы между собой. Применяют 1 из 2-ух схем включения:лучевое-шлейфное. Шлейфное подключениеШлейфовая схема включения светодиодных лампочек подразумевает, что из выключателя несомненно будет выведен кабель, какой подсоединится к первому устройству, от него ведется отрезок к грядущему светильнику и т. д. Применяют двухклавишный выключатель, дабы применять освещение по принципу люстры: подключать/выключать отдельные группы приборов. Например получается сделать в комнате желаемую атмосферу и сберегать электричество при ежедневном использовании. В такой ситуации от любой кнопки раздельно выводят по фазе (ноль всеобщий, тянется от распределительной коробки). Фазные кабели подводят к отдельным группам освещения. ЛучевоеПри лучевом присоединении к любой точке освещения ведут отдельные отрезки кабелей. Например затрачивается больше проводника, но несмотря на все вышесказанное при выходе из строя отдельного участка не мучаются другие. Для экономии провода и упрощения ремонтных работ в дальнейшем рекомендовано пережить всеобщий кабель в середину здания и от него создавать разводку к любому устройству. Надо избрать беспроигрышный метод соединения проводников — СИЗ-колпачки, клемные колодки, особые переходники. Объединять кабели скруткой не рекомендовано — это не внушающий доверие метод, от которого категорически отказался весь мир. Невзирая на высшую надежность, лучевая разводка употребляется изредка в следствии высочайшего затраты провода и трудозатратности работы. Помимо этого, трудно крепко объединить много проводников с главным проводом. Включение осветительных приборов в ваннойСхема установки в ванной принципно не выделяется. Но к светильникам и проводке выдвигается больше притязаний — они обязаны быть защищены от проникания влажности. Наименьший индекс IP, дозволенный для ванной, — 21. В случае если осветительные приборы устанавливают именно около точек водозабора, к примеру, над душевой кабинкой, прибора обязаны иметь класс обороны IP 27.Какой провод применять в ванной, находится в зависимости от истории. Основное, дабы он был герметичен, защищен от проникания влажности. Предпочтительнее прокладывать проводку в кабель-каналах либо особых трубах. Последовательное подключениеПростой в реализации метод присоединения. Его изъян почти всем известен по гирляндам русского производства — в случае если 1 лампочка перегорает, не трудится вся система. Для починки приходится инспектировать все приборы по отдельности. В случае если поломку лампы накаливания ориентируется зрительно, то со светодиодами труднее. Потому похожий способ сейчас употребляют нечасто, а в случае если используют, то для маленьких систем — в 5-6 лампочек. Его достоинства — в наименьших трудозатратах и числе нужных проводников. На изображении повыше показан принцип поочередного включения: фаза сервируется на 1-ый осветительный прибор, а из него ведется к оставшимся устройствам. Принципное различие от параллельного соединения состоит в том, что ноль выводится к последней лампочке сети, а не к любой по отдельности. В конечном итоге выходит единая система. При монтаже этим методом на выключатель сервируется фаза, кот-ая выходит на осветительные приборы. Ноль из распределительной коробки комнаты выходит незамедлительно на конечный устройство системы. В случае если в проводке есть заземление, оно сервируется к любому светильнику раздельно. Конечно, в изделиях обязаны быть сообразные клеммы. Монжо поочередно подключить группу приборов к двухклавишному выключателю. За это время от любой кнопки выводится фаза к нескольким лампочкам. К примеру, в случае если в комнате 5 устройств, возможно поделить их на группы по 2 и 3 свтеильника. За любую из их несомненно будет отвечать отдельная кнопка. Присоединение 12-вольтовых спотовЕсли применяются 12-вольтовые осветительные приборы, нужно дополнительно устанавливать трансформатор — прибор, модифицирующее переменный ток напряжением 220 Вольт в неизменный ток напряжением 12 Вольт. От трансформатора находится в зависимости качество работы и долговечность устройств. В технологии включения преобразователя нет ничего трудного. К нему ведется фаза в последствии выключателя, а далее — на освещение. Современные прибора обустроены комфортными переходниками. Потому процесс монтажа несомненно будет заключаться в фиксации изделия на стенах и зажиме кабеля в гнездах. Выбор трансформатораЧтобы гарантировать обычные обстоятельства работы для устройств, надо выбрать драйвер, какой владеет на 20% большей мощностью, чем совокупная мощность всех ламп. К примеру, для системы из 5 осветительных приборов по 40 Вт потребуется трансформатор 240 Вт. Чем больше приборов в системе, этим сильнее драйвер нужен. А чем он сильнее, этим массивнее. Солидные прибора омрачают экстерьер, их трудно скрыть. Потому нередко лампочки разрушают на группы, к любой из каких подключают малый трансформатор. Есть осветительные приборы, какие имеют трансформаторы в собственной системы. Они дороже стоят и поболее мощные. Превосходство их применения нет никаких сомнений в том, что при неисправности совместного драйвера не получится воспользоваться всей сетью, а когда у любого изделия собственный преобразователь, неисправность не принесет большое количество дискомфорта. Помимо этого, не надо мыслить, куда ввести прибор.
|
