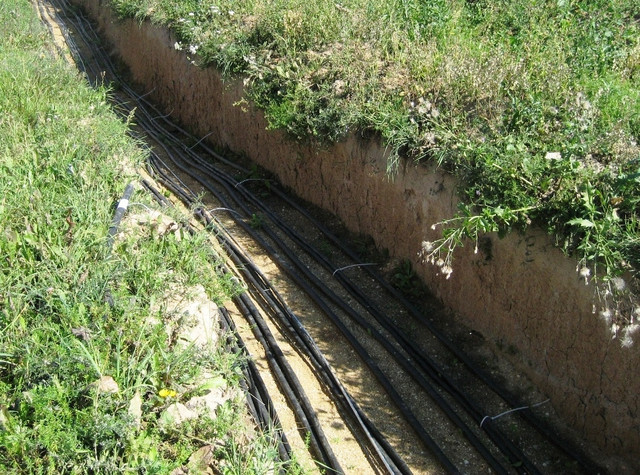

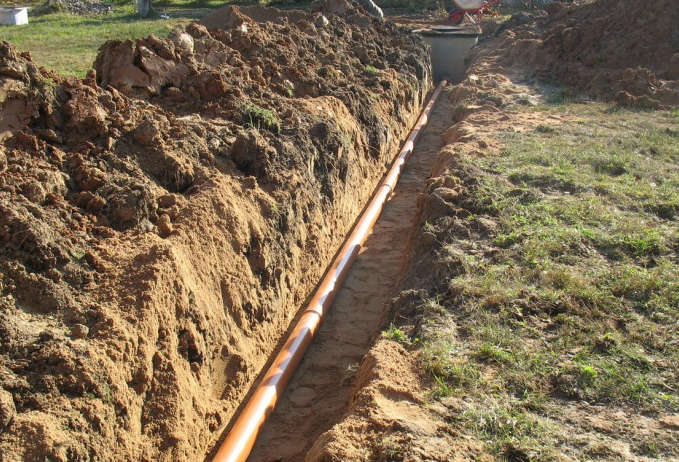

Присутствует некоторое количество методов для прокладки линий кабеля: в особых кабельных канализациях, по установленным системам, другими словами лоткам и в земле. При земельный прокладке кабеля интернет-проект энергоснабжения обязан держать внутри себя описание процесса работы в разделе, посвященном прокладке кабельных линий. Прокладывая кабели в земле, нужно прокладывать их в траншее, имея подсыпку снизу, а сверху – засыпку слоя небольшой земли, в какой не находится камешков, в оборотном случае возможно разрушить ими изоляцию кабеля. При прокладке силовых кабелей в землю траншея обязана иметь глубину как минимальное колличество 80 см. От силового кабеля до стен траншеи оставляется расстояние минимальное колличество в 5 см, а в случае если пролагают некоторое количество кабелей, то меж ними оставляют расстояние не ниже 15 см. Глубина прокладки кабеля под территорией быть может уменьшена до 40 см, обеспечив при всем при этом защиту от механического действия. Трассу кабельных линий подбирают в соответствии с этим кратчайшей длине и наибольшей сохранности кабелей. Более комфортным обликом прокладки кабеля для монтажа и следующего обслуживания считается способ прокладки кабеля в особых лотках. Это обеспечивает очень максимально резвый доступ к кабелям для проведения ремонта, а спасибо использованию электро передовых лотков, есть вероятность добиться изящного зрительного облика. Для прокладки кабеля лоток подбирают, беря во внимание сечение и авторитет кабеля. Установка лотка для кабелей производят по потолкам и по стенкам. Техника выполнения монтажа кабельных линийЛинии кабелей прокладываются т. о., дабы исключалось вероятность образования механических небезопасных повреждений и напряжений при их эксплуатации. Кабели прокладываются с неким припасом, дабы предугадать вероятные смещения земли либо температурные диструкции кабеля. В сооружениях и зданиях на сплошных поверхностях или в траншеях припас создается волнообразной укладкой кабеля, а по системы кабеля припас появляется с помощью присутствия стрелы провеса. Неприемлимо делать припас кабеля с помощью колец. Кабели, какие прокладываются по стенкам и системам в горизонтальном направлении крепко закрепляются у концевых муфт в конечных точках, а на поворотах магистрали – у соединительных муфт и по обеим сторонам извивов. Кабели на вертикальных сторонах крепятся к любой кабельной системы. На системах заместо строгого крепления небронированного кабеля используются прокладки из листового поливинилхлорида либо из листовой резины или из других эластичных материалов. Снаружи и снутри помещений на участках, какие доступны для персонала, либо на участках, где ожидается транспортное передвижение либо движение устройств и грузов, кабели защищают при помощи их прокладки на малой высоте в 2 метра или на глубине 0,3 метра в земле. Процесс монтажа кабельных линий ведется в 2 шага. На исходном шаге снутри сооружений и домов ставятся опорные системы, созданные для прокладки кабели. На последующем шаге прокладываются кабели, какие подключают к выводам электрического оборудования. Кабель доставляют на пространство монтажа в промышленных упаковках – барабанах. Транспортировка кабеля осуществляется на транспортерах ТКБ-10 и ТКБ-6, какие имеют грузоподъемность по 10 и 6 тонн в соответствии с этим. Транспортер ТКБ-10 переезжает при помощи трактора, а ТКБ-6 на автомашине. В последствии удаления наружной обшивки барабана оценивается, в каком состоянии присутствуют внешние кабельные витки, уделяя внимание оболочке и защитному покрову, а еще подтекам пропитывающего состава, проколам раковины, обрывам, смещению и промежуткам меж витками бронеленты. Внешние кабельные витки, имеющие повреждения удаляются, а его изоляция испытывается завышенным напряжением. Перед тестированием картонная изоляция проверяется на недоступность влажности. Для данной цели бумажные ленты, какие прилегают к жилам и оболочке, погружаются в парафин, нагреваемый до 150 градусов. В случае если содержит пространство выделение пены либо нетяжелое потрескивание, это говорит об увлажнении кабельной изоляции. В этом случае от кабеля отделяется отрезок в 25-30 см и ведется повторная ревизия. Во избежание промахов при проверке кабелей на увлажненность, не допускается дотрагиваться к лентам руками. Завершив тестирование кабеля при помощи увеличенного напряжения, на концах восстанавливаются герметизирующие колпачки. Процесс прокладки кабеля на техническом уровне произведено из последующих поступков:ставится тамбур с кабелем-домкратами подымается барабан-с барабана снимается обшивка-кабель раскатывается методом равномерного вращения барабана и протягивается в проектное положение вдоль магистрали. При раскладке кабеля вручную его протягивание осуществляется электромонтажниками. При всем при этом нужно например расставлять людей, дабы на любого сотрудника надеялась нагрузка максимально в 35 килограмм. В прохладный сезон года кабели прокладываются без их подготовительного подогрева, но если, в случае если до начала дел жар воздуха за 24 часа не были ниже, чем:0 градусов для небронированных и бронированных силовых кабелей, имеющих бумажную изоляцию в дюралевой либо свинцовой оболочке-минус 7 градусов для силовых и контрольных кабелей с напряжением до 35 кВт, имеющих пластмассовую либо резиновую оболочку с волокнистым материалом в защитном покрове-минус 15 градусов для силовых и контрольных кабелей с напряжением до 10 кВт, имеющих поливинилхлоридную изоляцию и оболочку без волокнистого материала в защитном покрове-минус 20 градусов для силовых и контрольных небронированных кабелей, имеющих полиэтиленовую изоляцию и оболочку без волокнистого материала в защитном покрове. Перед прокладкой снутри помещений создают обогрев кабелей. Прокладка кабеля проводится н больше 1-го часа, если, в случае если жар воздуха колеблется около 0-10 градусов, менее 40 мин., в случае если жар добивается 10-20 градусов, и не больше 30 мин., в случае если жар воздуха ниже 20 градусов. В случае если жар находящегося вокруг воздуха опустилась ниже минус 40 градусов, то неприемлимо создавать прокладку кабелей каждой марки. В случае если жар воздуха при прокладке добивается наименее минус 20 градусов, то в протяжении всего периода раскатывания кабеля его подогревают по схеме электротоком. Техника разделки концов силовых кабелей Разделка концов кабеля выполняется до заделок и монтажа муфт. Она произведено в ступенчатом поочередном удалении не кое-какой длине оболочки, брони, защитных покровов, изоляции и экраны. Объемы разделок ориентируются сообразно технической документации. Приступив к разделке кабелей, их проводят проверку на присутствие влажности в жилах и картонной изоляции. В случае если это нужно, удаляется мокроватая изоляция, ненужная длина на концах кабеля и другие дефектные участки за счет секторных ножниц. Разделка кабеля наступает с такого как, что ориентируется пространство установки бандажей, рассчитываемые по особой соответственной формуле – А= Б+О+П+И+Г, где А, Б, Г, И, О и П – это объемы разделки. На конце кабеля отмеряется расстояние А, и данный участок распрямляется. После этого подматывается смоляная лента и накладывается бандаж, какой быть может сделан из покрытой цинком серый проволоки, концы какой захватывается плоскогубцами, скручиваются и пригибаются вдоль кабеля. Кабельный внешний покров разматывается до установленного бандажа, но не срезается, а оставляется, дабы защитит броню в последствии монтажа муфты от коррозии. На броню кабеля (велечину – Б) на отдалении 5-7 см от первого бандажа из проволоки накладывается 2 бандаж. За счет ножовки по наружной кромке бандажа надрезаются броневые ленты, а в последствии панцирь разматывается, обламывается и снимается. Дабы убрать оболочку (велечину – О), от среза брони на дистанции 5-7 см делаются кольцевые надрезы на одну вторую в глубину. Надрез производится за счет особого ножика, имеющего ограничители вырезаемой глубины, и в последствии оболочка снимается. После этого кабельные жилы освобождаются от поясной изоляции и выгибаются по шаблону. В последствии готовится пространство, дабы присоединить заземление. Дабы присоединить кабельные жилы к контактным выводам электронного прибора, их оконцовывают наконечниками, какие закрепляют опрессовыванием на жилах, пайкой либо сваркой. Однопроволочные жилы имеют все шансы быть оконцованы методом формирования из конца жилы наконечника. Проводка кабеля в гофрированной трубе Прокладка кабелей в гофрированной трубе – это 1 из более известных методов. Гофру употребляют для прокладки кабеля по потолку, стенке и полу. Проводка при всем при этом быть может как открытой, например и сокрытой. Гофра считается гофрированной трубой, кот-ая сделана из металла либо поливинилхлорида, а снутри заложена проволока из металла, при помощи которого вовнутрь трубы возможно пережить кабель. В текущее время регулярно используют для прокладки проводов и электро кабелей снутри здания поливинилхлоридные гофры. Это обосновано сравнимо наименьшей стоимостью и весом, чем у железных аналогов. Бугристые трубы имеют все шансы применяться в промышленных, административных, технических и жилых помещениях. Ткань гофрированных труб работает для кабеля добавочным изолятором, владея возможностью к самозатуханию, а это существенно понижает возможность самовозгорания в следствии краткого замыкания. Гофрированная труба подходит для различных типов кабеля с разным поперечником, потому что его создают в нескольких вариантах, другими словами с сечениями 16, 25, 20, 40, 32,63 и 50 мм. Сквозь гофру имеют все шансы протягиваться как электронные силовые кабели, например и кабели, какие относятся к информационным сетками. Принципиально обозначить, что гофра из поливинилхлорида быть может применена лишь только для внутренней прокладки кабеля, потому что ткань, применяемый для ее приготовления чувствителен к солнечному уф-излучению, высокой влажности и температурным перепадам. А для наружной прокладки на открытом месте присутствует отдельная категория гофры. Работы при прокладке кабеля в гофрированной трубе лучше проводить сам-друг для удобства. Нужно сперва вытянуть из трубы кусочек проволоки, сделать в обмотке кабеля отверстие, в какое продевается проволока и кропотливо скручивается. Лучше разровнять гофрированную трубу, при всем при этом 1 сотрудник держит далекий крышка трубы, а иной протягивает кабель, вытягивая из гофры железную проволоку. Протянув всецело кабель, его тесно объединяют изолентой с гофрой, для фиксации строения. Комфортно несомненно будет укрепить гофру к стенке посредством клипс, а конкретнее зажимов с поперечником, подбираемым под сечение гофрированной трубы. Этот метод нередко употребляют при прокладке кабеля в гипсокартонных перегородках и навесных потолках. В случае если гофра укладывается на паркете под бетонной стяжкой, идет по стопам приобрести особую усиленную ее разновидность, кот-ая способна выдерживать нагрузки. Надобность прокладки кабеля в гофрированной трубе Прокладка кабеля в гофре рекомендовано в случае если есть высочайший степень пожароопасности, температурных перепад и влаги, например, в неотапливаемых строениях, подвалах и банях. Очередным условием для прокладки кабеля в трубе это высочайший риск появления пожара, например, в случае если весь жилище исполнен из древесной породы. Этот метод прокладки кабеля не считая жилых помещений употребляется кроме того в производственных цехах, и других зданиях, где имеются высочайшие нагрузки механического нрава, газы и пары, хим едкие препараты и высочайшая возможность попадания на проводку пыли и каких-то взрывоопасных препаратов. Для внешней прокладки кабеля в помещениях применяются железные, асбоцементные, пластмассовые и другие трубы для обороны проводки от действия механических повреждений, блуждающих токов и брутальных грунтов. В жилом помещении прокладку кабеля создают как не закрытым, например и сокрытым методом. если, в случае если ожидается укладка штробу, трубу монтируют в полу либо стенке именно в штробу, а в последствии заштукатуривают. Трубы при укладке не закрытым способом укрепляют к стенкам за счет хомутов либо скоб. Принципиально принять к сведению, что протяжка кабеля в вертикальных трубах обязана быть исполнена снизу ввысь. Дабы объединить трубы друг от друга, возможно пользоваться сваркой, гильзами и манжетами если соблюдать условие, что здание несомненно будет сухим. Кроме того возможно применить соединительные муфты на резьбе. На поворотных участках рекомендовано пользоваться коленом на резьбе. Во избежание повреждений кабеля об острый край трубы при протяжке в похожих пространствах пролагают втулки из пластмассы. Принципиально обозначить, что чтобы, дабы на плоскости трубы не накапливался конденсат, а, визави, скатывался с нее, трубу монтируют с неким уклоном. Техника прокладки кабелей в траншее В дачных жилищах и загородных участках возможно протягивать кабель для внешнего освещения и электропитания меж домами как подземным, например и невесомым методом. Использование невесомого приема несомненно будет целенаправлено, в случае если меж объектами расстояние маленькое. Подземный же метод подходит при прокладке кабеля на наибольших расстояниях либо для оборудования внешнего освещения. Этот вариант считается больше эстетичным, потому что не образует над головой прохожих висящих гирлянд, впрочем содержит кое-какие лимитирования. Запрещено прокладывать кабель траншее, в случае если на данном участке наблюдается высочайший степень грунтовых вод, к примеры, в болотистой территории он добивается 1 метра и повыше. Основа имеет огромное количество препаратов, какие готовы намести урон оболочке кабеля либо в том числе и не соблюсти ее. Токи, блуждающие в грунте, срабатывают на проводку достаточно плохо. Кроме всего прочего грунт содержит очень подвижную структуру. В тех пространствах, где несомненно будет нередко происходить разрытие грунта, не рекомендовано укладывать кабель. В случае если на участке не выявлено каких-то противопоказаний, то возможно начинать прокладку кабеля. Сперва идет по стопам выполнить разметку участка. Кабель нужно разместить не поближе 1-го метра от деревьев, обходя стоянки для автомашин, площадки, созданные для заезда ассенизаторской машины, а еще другие пространства, где ожидается завышенная нагрузка на грунт. Дальнейшая поочередность поступков для укладки кабеля в траншею заключается в последующем:По выполненной раньше разметке выкапывается траншея. Допускаемая наименьшая глубина добивается 0,7 метра, хотя для предельного удобства рекомендовано устроить траншею глубиной 0,8-0,9 метра. Из траншеи удаляются различные препараты и материалы, какие имеют все шансы насолить оболочке кабеля: проволока, железо, камешки, стекло и многое другое. На дно насыпается песок слоем в 10 см. Приобретается и подготавливается кабель. Для небольших сечений и мощностей подойдет кабель ВВГ. Для средней либо большей мощности - кабель АВБбШв, какой бронирован покрытыми цинком железными лентами и не раздает горение. Для наибольших мощностей подойдет медный бронированный кабель, имеющий больше высшую цена. Прокладку кабеля в лотках создают в межэтажных просветах и в технических помещениях. Этот способ укладки силового кабеля используют в подвалах, в проходах за щитами, компрессорных, насосных, в технических этажах строений и домов, в электротехнических помещениях и других технических помещениях. У прокладки силовых кабелей в лотках открытого облика есть кое-какие достоинства сравнивая с прокладкой кабеля в трубах. Они считаются последующими:Лотки стоят намного выгоднее. Кроме того есть и остается вероятность выяснить кабель на исправность, потому что крышку лотка с легкостью убрать3. Потому вполне вероятно поменять кабель или прибавить еще. Кабель не протягивают, а укладывают механическим методом, потому что это поможет избежать истирания кабельной оболочки. Практичность кабель-каналов Способ прокладки кабеля в кабель-канале – это более опрятный вариант открытой проводки. Случается так, что финальная отделка в помещении уже исполнена, но внезапно бывает замечена надобность пролагать по жилплощади разводку кабеля. Либо, например, в случае если жилище исполнен всецело из древесной породы. Подходящим заключением этой истории поработает прокладка кабелей в кабель-каналах. Иначе его именуют электротехническим коробом. Подобный метод общеизвестно не закрытым. в большинстве случаев кабель-канал производят белоснежного цвета, но в случае если есть надобность, то возможно отыскать и прочие разные древесные цвета. Спасибо данному короб практически не несомненно будет отличаться зрительно на стенах из дерева. В виде материала употребляют алюминий, сталь либо пластик. Процесс монтажа кабеля заключается в выполнении последующих дел:С короба снимается короб и на дюбелях закрепляется к стенке. если немалый выпуклости стенок это устроить не так просто. Прокладывается кабель, ничем не закрепляясь в коробе. Принципиально учесть, что кабель-канал укладывают отрезками величиной в 2 метра. В случае если проводка содержит огромную совместную длину, то сквозь конкретные промежутки кабеля для временной фиксации быть может установлен кратковременный крепеж из кусков крышки. В последствии укладки всего кабеля кратковременные крышки убираются и на короб ставятся стационарные. Настолько же образом создают укладку кабеля с кабель каналом в плинтусе. Сквозь его протягивают антенные и компьютерные кабели, провода онлайна и телефонного аппарата. Техника прокладки кабеля в канализацииКабельную сточную канаву оформляют смотровые колодца, трубы и монтажные прибора. Дабы пролагать кабель в канализации, кот-ая уже присутствует, либо сделать свежую, нанимают особую компанию и получают все нужные разрешения. В городских критериях подобный метод возможно считать более надежным, потому что им гарантируется оборона кабеля от наружных неблагоприятных воздействий и от земляных дел. При всем при этом потребуется внедрение особого кабеля, созданного для подземной прокладки. Любой перечисленный выше метод для прокладки кабеля комфортен и практичен при наличии конкретных критерий. Не стоит забывать, что перед выбором такого как либо другого варианта и началом прокладки кабеля, рекомендовано проконсультироваться с надлежащими спецами. Быть может например, что спецы советуют конкретный картина кабеля, благоприятный для определенного варианта, или предложит другой метод укладки кабеля.
|
